VRF/VRV چیست و برای چه ساختمان‌هایی به‌صرفه است؟ راهنمای انتخاب و سایزبندی

اگر قرار است برای پروژه اداری، تجاری یا هتل خود تصمیم بگیرید، ابتدا باید روشن کنید «VRF چیست» و در چه شرایطی این فناوری می‌تواند هزینه مالکیت را کاهش دهد. سیستم‌های VRF (Volume of Refrigerant Flow) با کنترل دقیق دبی مبرد و کمپرسور اینورتر، در بارهای جزئی هوشمندانه عمل می‌کنند و در بسیاری از ساختمان‌های چندزون راه‌حلی کم‌مصرف و قابل‌انعطاف ارائه می‌دهند. نام «VRV» که در بازار شنیده می‌شود در اصل نام‌گذاری تجاری یکی از پیشگامان این فناوری است و از نظر مفهومی هم‌معنا با VRF به‌کار می‌رود؛ در ادامه تفاوت نام‌گذاری را کوتاه توضیح می‌دهیم و سپس سراغ معیارهای انتخاب، سایزبندی و الزامات اجرایی می‌رویم.

VRF چیست و VRV چه تفاوتی در نامگذاری دارد

سیستم VRF (جریان متغیر مبرد) خانواده‌ای از راهکارهای تهویه مطبوع است که در آن یک یا چند یونیت بیرونی با کمپرسورهای اینورتر (اغلب «دی‌سی اینورتر» با کنترل دقیق دور) دبی مبرد را متناسب با نیاز لحظه‌ای فضاها تنظیم می‌کنند. در بازار ایران به‌دلیل رواج برندهای پیشرو، اغلب واژه «VRV» نیز شنیده می‌شود که در واقع نام تجاری یک سازنده برای همین فناوری است؛ بنابراین در سطح اصول طراحی، VRF و VRV هم‌معنا هستند و تفاوت آن‌ها بیشتر به برند و اکوسیستم تجهیزات و نرم‌افزارهای کنترلی بازمی‌گردد.

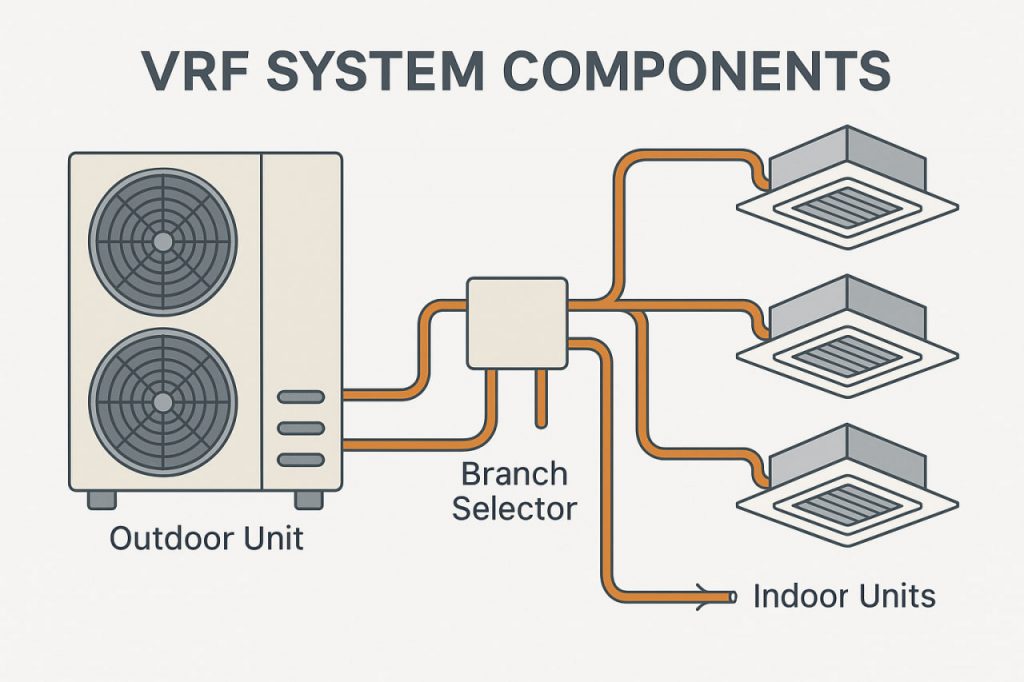

معماری سیستم VRF و اجزای اصلی از یونیت بیرونی تا یونیت داخلی

معماری VRF از یونیت‌های بیرونی (Outdoor) با کمپرسورهای اینورتر، شیرهای انبساط الکترونیکی (EEV) در یونیت‌های داخلی، شبکه لوله‌کشی مبرد (معمولاً مبرد R410A یا R32 مطابق استانداردهای ایمنی)، و کنترلرهای مرکزی/محلی تشکیل می‌شود. یونیت‌های داخلی می‌توانند به‌صورت کاستی چهارطرفه، کانالی با فشار استاتیک مشخص (ESP)، دیواری یا انواع سقفی/زمین‌نشین انتخاب شوند. حسگرهای دما و فشار، منطق کنترل Subcooling/Superheat، بازگشت روغن (Oil Return) و الگوریتم‌های بالانس مبرد، پایداری عملکرد و طول عمر کمپرسور را تضمین می‌کنند. در ساختمان‌های اداری تهران یا اصفهان، این معماری اجازه می‌دهد هر طبقه یا ناحیه، دمای مستقل و برنامه زمان‌بندی مخصوص خود را داشته باشد.

شیوه کار VRF در حالت Heat Pump و Heat Recovery

در Heat Pump همه یونیت‌های داخلی در لحظه در یک مد (سرمایش یا گرمایش) کار می‌کنند؛ برای ساختمان‌های اداری با نیاز غالب سرمایش در فصل گرم، این حالت ساده و اقتصادی است. در Heat Recovery، با اضافه‌شدن جعبه انتخاب شاخه (Branch Selector/BC Box) امکان تأمین هم‌زمان سرمایش و گرمایش برای نواحی مختلف فراهم می‌شود؛ این قابلیت برای هتل‌ها، کلینیک‌ها و فضاهای رو به شمال/جنوب که بارهای متناقض دارند، توجیه فنی و اقتصادی ایجاد می‌کند.

جایگاه برند VRV و هم‌معنایی آن با فناوری VRF

«VRV» نامی تجاری است که به‌مرور به‌صورت عمومی در گفتار بازار جا افتاده است. در طراحی و برآورد ظرفیت، با اصول VRF سروکار داریم: انتخاب ظرفیت نامی، نسبت ظرفیت متصل به ظرفیت نامی، ضریب همزمانی (Diversity/Connected Ratio)، محدودیت طول و اختلاف ارتفاع، و شاخص‌های بهره‌وری IEER/IPLV/SCOP. در مرحله تأمین، می‌توان از برندهای رایج بازار مانند سازندگان ژاپنی و کره‌ای یا تولیدکنندگان چینی مشهور (نظیر میتسوبیشی الکتریک، ال‌جی، و گروه‌های گری/مدیا) استفاده کرد؛ اما معیار نهایی باید فنی، خدمات پس از فروش و قابلیت تهیه قطعات مصرفی باشد، نه صرفاً نام.

VRF برای چه ساختمان‌هایی به‌صرفه است

انتخاب VRF به الگوی بار، تعداد زون‌ها، ساعات کارکرد و محدودیت‌های معماری/زیرساخت بستگی دارد. هدف این بخش، ارائه معیارهای عملیاتی است تا بدانید در کجا VRF انتخاب بهینه است و کجا بهتر است سراغ چیلر/مینی‌چیلر یا مولتی‌اسپلیت بروید.

ساختمان اداری چندزون و نقش IEER در بهره‌وری بار جزئی

در ساختمان‌های اداری با زون‌های متعدد و حضور/غیاب متغیر، بار واقعی بیشترِ روز در محدوده بار جزئی اتفاق می‌افتد. IEER (شاخص بهره‌وری انرژی یکپارچه در بارهای جزئی، به استناد منابع ASHRAE) نشان می‌دهد VRF به‌واسطه کمپرسور اینورتر و EEV در این محدوده‌ها مصرف برق پایین‌تری نسبت به سیستم‌های دور ثابت دارد. نتیجه: برای یک برج اداری در کرج با ۱۲ تا ۲۴ زون و ساعات کار ۸ تا ۱۲ ساعت در روز، VRF معمولاً از منظر OPEX برنده است، به‌شرط طراحی صحیح ضریب همزمانی و جانمایی یونیت‌های بیرونی با تهویه مناسب.

مجتمع‌های تجاری و فروشگاهی با نیاز به کنترل ناحیه‌ای و توسعه‌پذیری

در پاساژها و مجتمع‌های تجاری، کنترل ناحیه‌ای، تغییر مستأجر و توسعه تدریجی رایج است. VRF به‌واسطه شبکه مبرد انعطاف‌پذیر و تنوع یونیت‌های داخلی، کار را برای بازطراحی و افزودن زون‌های جدید ساده می‌کند. امکان زمان‌بندی و شمارش انرژی هر مغازه، مدیریت هزینه‌ها را شفاف‌تر می‌کند. اگر ساعات کار مغازه‌ها ناهم‌زمان باشد، VRF با بهره‌گیری از بار جزئی، هزینه بهره‌برداری را نسبت به راهکارهای مرکزی سنتی کاهش می‌دهد.

هتل و کلینیک با نیاز هم‌زمان به گرمایش و سرمایش و توجیه Heat Recovery

در هتل‌ها و کلینیک‌ها، اتاق‌ها و اتاق‌عمل‌ها ممکن است همزمان به گرمایش و سرمایش نیاز داشته باشند. Heat Recovery با BC Box، انتقال گرما بین نواحی را ممکن می‌کند و به بازیابی انرژی کمک می‌کند. با وجود سرمایه‌گذاری اولیه بیشتر نسبت به Heat Pump، در ساختمان‌هایی با بارهای متناقض مستمر، صرفه‌جویی OPEX و راحتی میهمان/بیمار توجیه‌پذیر است.

پروژه‌هایی که VRF در آن‌ها انتخاب به‌صرفه نیست

اگر پروژه تک‌زون با بار بالا یا ساعات کار طولانی یکنواخت (مانند بعضی تولیدی‌ها) باشد، یا زیرساخت برق محدود و ریسک نوسان شدید ولتاژ وجود داشته باشد، یا طول مسیر مبرد و اختلاف ارتفاع خیلی زیاد و خارج از حدود کاتالوگ سازندگان باشد، ممکن است چیلر/مینی‌چیلر با حلقه آب و فن‌کویل‌ها انتخاب واقع‌گرایانه‌تری باشد. همچنین در پروژه‌هایی با تهویه تازه حجیم و رطوبت‌زدایی سنگین، تفکیک سرمایش زمینه‌ای از DOAS/FAHU و انتخاب معماری آبی می‌تواند ساده‌تر و ایمن‌تر باشد.

جمع‌بندی این بخش: اگر پروژه شما چندزون، با حضور/غیاب متنوع و بارهای جزئی غالب است و زیرساخت برق پایدار دارید، VRF اغلب به‌صرفه است. برای جمع‌بندی معیارهای طراحی دفاتر، راهنمای زیر را ببینید: راهنمای خرید سیستم‌های تهویه مطبوع برای ساختمان‌های اداری

سایزبندی VRF بر اساس بار، همزمانی و ظرفیت نامی

سایزبندی VRF یک فرآیند مرحله‌به‌مرحله است: برآورد بار سرمایش/گرمایش، تعیین Cap. Connected to Cap. Rated (نسبت ظرفیت متصل به ظرفیت نامی)، تنظیم Diversity/Connected Ratio، انتخاب تیپ یونیت داخلی، و نهایتاً یکپارچه‌سازی هوای تازه.

برآورد بار سرمایش و گرمایش و تعیین ظرفیت متصل نسبت به ظرفیت نامی

برآورد بار را بر اساس روش‌های پذیرفته‌شده (به‌عنوان مثال روش‌های توصیه‌شده در ASHRAE) انجام دهید. در عمل، بسیاری از سازندگان برای VRF امکان اتصال ظرفیت نامی بالاتر از ۱۰۰ درصد را (تا محدوده‌ای مشخص و مشروط) فراهم می‌کنند؛ اما این کار باید با تحلیل الگوی همزمانی، ساعات اوج و شرایط اقلیمی شهر (تبریز، مشهد، اهواز) انجام شود. اتصال بیش از حد بدون تحلیل، در پیک گرما باعث افت عملکرد و نارضایتی می‌شود.

محاسبه ضریب همزمانی Diversity و تعیین تعداد زون بهینه

Diversity یعنی چه درصدی از زون‌ها همزمان در اوج بار خواهند بود. در ادارات معمول ایران، همزمانی واقعی اغلب زیر ۱۰۰ درصد است؛ با این حال، برای فضاهای حساس (اتاق سرور/اتاق عمل) باید محافظه‌کارانه عمل کرد. تعیین تعداد یونیت بیرونی و خوشه‌بندی زون‌ها (به‌جای یک سیستم بسیار بزرگ) ریسک را کاهش می‌دهد و نگهداری را آسان‌تر می‌کند.

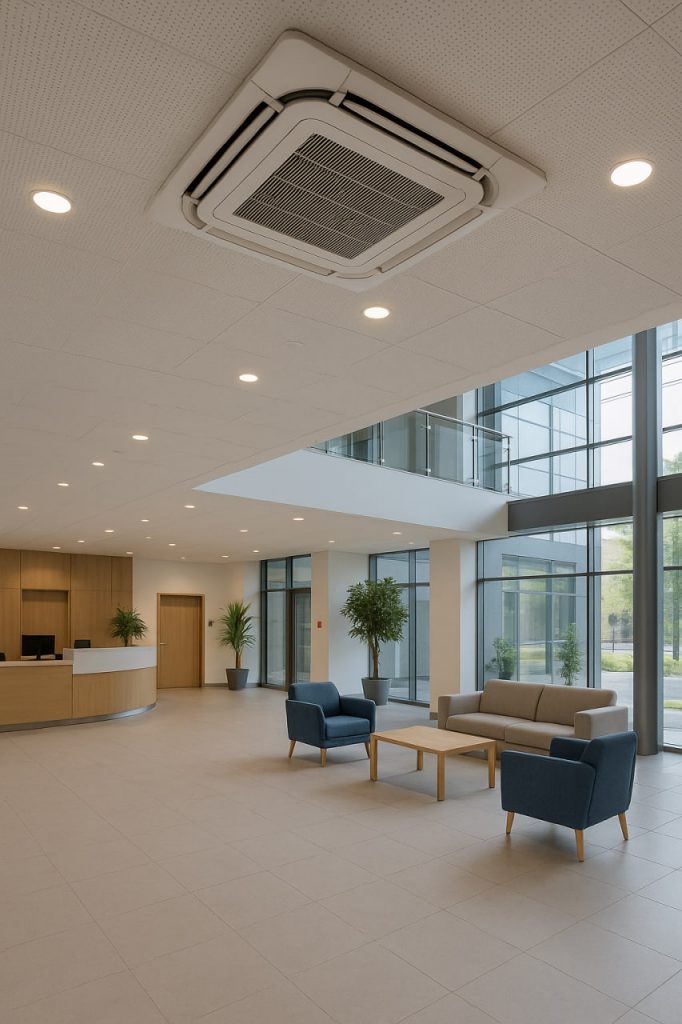

انتخاب تیپ یونیت داخلی بر مبنای کاربری و فشار استاتیک ESP

یونیت کانالی برای فضاهایی که نیاز به هواسازی موضعی و توزیع یکنواخت دارند، با درنظرگرفتن ESP مناسب انتخاب می‌شود؛ یونیت کاستی برای اتاق‌های با سقف کاذب و معماری باز، و یونیت دیواری برای فضاهای کوچک‌تر و بازسازی‌های سریع متداول است. توجه به سطح صدا، دسترسی سرویس و مکان فیلترها در انتخاب تیپ حیاتی است.

یکپارچه‌سازی هوای تازه با FAHU یا DOAS در کنار سیستم VRF

هوای تازه را از مسیر مستقل (مانند FAHU/DOAS) وارد کنید تا کنترل رطوبت، فیلتر و فشار مثبت مستقل از بار اتاق انجام شود. بسیاری از چالش‌ها از ترکیب «هوای تازه ناکافی + بار نهان پنهان» ایجاد می‌شود. طراحی صحیح DOAS بر اساس دستورالعمل‌های ASHRAE و اقلیم ایران، عملکرد VRF را پایدار نگه می‌دارد.

محدودیت‌های طول لوله‌کشی VRF و اختلاف ارتفاع در طراحی مسیر

طراحی صحیح شبکه مبرد شرط لازم کارایی و طول عمر است. محدودیت‌ها را همیشه از کاتالوگ سازندگان VRF بخوانید؛ آن‌ها طول کل، طول معادل، اختلاف ارتفاع بین یونیت بیرونی و داخلی و بین داخلی‌ها را دقیق مشخص می‌کنند.

طول کلی و طول معادل لوله‌کشی و پیامدهای اجرایی روی کارایی

افزایش طول معادل (به‌دلیل زانویی‌ها و سه‌راهی‌ها) افت فشار، افت Subcooling و کاهش ظرفیت مؤثر را به‌دنبال دارد. در ساختمان‌های بلندمرتبه تهران، جانمایی Outdoor در میانه ارتفاع (مثلاً بام پایین‌تر یا تراس خدمات) می‌تواند طول معادل را کنترل کند. لوله‌کشی تمیز، عایق‌کاری صحیح و شیب‌بندی مناسب مسیر، برای گردش روغن و پایداری EEV حیاتی است.

مدیریت اختلاف ارتفاع مجاز و برنامه‌ریزی برای برگشت روغن

سازندگان برای اختلاف ارتفاع عمودی سقف به سقف و همچنین بین یونیت‌ها، حدودی تعیین می‌کنند. در ارتفاع‌های نزدیک سقف مجاز، تله روغن و حلقه‌های قائم در نقاط توصیه‌شده تعبیه می‌شود تا Oil Return تضمین گردد. نادیده‌گرفتن این موضوع باعث کمبود روغن در کمپرسور و استهلاک زودرس می‌شود.

طراحی شاخه‌ها با Branch Selector و کنترل Subcooling در شبکه مبرد

در پروژه‌های Heat Recovery، BC Box مسیرهای مایع/گاز را مدیریت می‌کند. رعایت فاصله‌های حداقلی، جهت جریان و قواعد انشعاب، حفظ Subcooling و کنترل Superheat را ممکن می‌کند. حسگرگذاری دقیق و کالیبراسیون دوره‌ای، نوسان دما بین زون‌ها را کاهش می‌دهد.

خطاهای رایج کارگاهی که باعث افت بازده VRF می‌شوند

عدم وکیوم عمیق و کافی، استفاده از فیتینگ نامناسب، عدم نشت‌یابی با نیتروژن و حباب، آلودگی رطوبتی در شبکه و عدم شیب‌بندی صحیح، مهم‌ترین عوامل افت بازده هستند. ثبت و مستندسازی مراحل، از تست فشار تا شارژ مبرد وزنی، کیفیت تحویل را تضمین می‌کند.

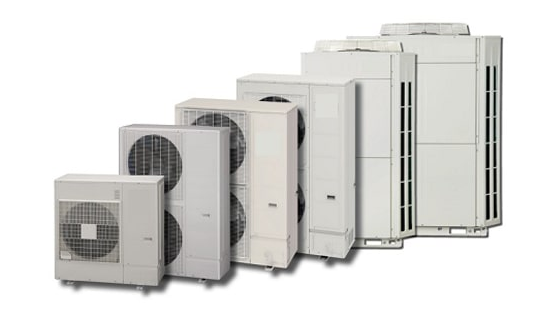

مزایا و معایب VRF در مقایسه با چیلر و مینی‌چیلر و مولتی اسپلیت

هدف، مقایسه منصفانه بر اساس IEER/IPLV، CAPEX (هزینه سرمایه‌ای)، OPEX (هزینه بهره‌برداری)، سطح کنترل، نگهداری و توسعه‌پذیری است.

مقایسه IEER و IPLV و کیفیت کنترل در کارکرد واقعی

در بارهای جزئیِ رایج، VRF به‌واسطه اینورتر و EEV معمولاً IEER بالاتری نسبت به سامانه‌های دور ثابت دارد؛ IPLV نیز برای ارزیابی فصلی مفید است. در شهرهایی با نوسان دمای شبانه‌روزی (مانند مشهد)، Part-load efficiency مزیت VRF را پررنگ می‌کند. برای پروژه‌های صنعتی با بار ثابت و تهویه تازه سنگین، ممکن است مینی‌چیلر با فن‌کویل در بهره‌وری مشابه عمل کند، به‌ویژه اگر DOAS قوی کنار آن باشد.

مقایسه CAPEX و OPEX و جمع‌بندی اقتصادی TCO

CAPEX VRF عموماً از مولتی‌اسپلیت بیشتر و از چیلر/مینی‌چیلر قابل‌رقابت یا کمی بالاتر است؛ اما OPEX در سناریوهای چندزون و بار جزئی، مزیت‌دار است. برای تصویر دقیق از هزینه بهره‌برداری و بهینه‌سازی مصرف، به راهنمای صرفه‌جویی انرژی رجوع کنید: کاهش مصرف برق در سیستم‌های صنعتی | ۸ روش مؤثر برای صرفه‌جویی انرژی. در جمع‌بندی TCO (هزینه مالکیت طی عمر)، اگر ساعات کار نامتوازن و اشغال متغیر دارید، VRF اغلب برنده می‌شود؛ اما در بار ثابت و یکنواخت، چیلر/مینی‌چیلر می‌تواند به‌صرفه‌تر باشد.

تفاوت معماری لوله‌کشی و سطح نویز و فضای مورد نیاز داخل ساختمان

VRF به فضای موتورخانه بزرگ نیاز ندارد و با شبکه مبرد، فضای داخلی کمتری اشغال می‌کند. سطح نویز یونیت‌های داخلی عموماً پایین است و با انتخاب درست تیپ و جانمایی، آسایش صوتی فراهم می‌شود. در مقابل، چیلرها نیازمند حجم آب، پمپ‌خانه و مسیر برگشت هستند که در بعضی پروژه‌ها مزیت (از منظر ایمنی مبرد در اتاق‌ها) و در برخی پروژه‌ها محدودیت فضایی ایجاد می‌کند.

ALT پیشنهادی تصویر ۲: «نمودار IEER/Part-load برای VRF در مقایسه با مینی‌چیلر؛ این نمودار توضیح می‌دهد VRF چیست و چرا در بارهای جزئی کارآمدتر است»

قیمت VRF و عوامل مؤثر بر هزینه اجرا و تجهیز

ارقام دقیق بدون نقشه و محاسبات ممکن نیست؛ اما می‌توان عوامل مؤثر را شناخت تا برآورد اولیه واقع‌بینانه شود.

اثر ظرفیت نامی و تعداد زون و متراژ لوله‌کشی بر قیمت VRF

قیمت تابع مستقیم ظرفیت نامی یونیت‌های بیرونی، تعداد یونیت‌های داخلی، تیپ آن‌ها و متراژ و سایز لوله‌کشی مبرد است. افزایش تعداد زون‌ها، هزینه تجهیزات کنترلی و کابلینگ را بالا می‌برد. طراحی خوشه‌ای (چند سیستم متوسط به‌جای یک سیستم غول‌پیکر) می‌تواند ریسک عملیاتی را کاهش دهد و هزینه‌های نصب را منطقی کند.

تفاوت برندها در قیمت، خدمات پس از فروش و قطعات مصرفی

برندهای رایج مانند میتسوبیشی الکتریک، ال‌جی، گری/مدیا و سازندگان ژاپنی/کره‌ای دیگر، اکوسیستم و سیاست‌های خدمات متفاوتی دارند. ارزیابی دسترسی قطعات مصرفی، تجربه شبکه سرویس در شهر شما و گارانتی، جزو معیارهای اقتصادی واقعی هستند.

هزینه‌های پنهان شامل تست نشت و وکیوم و کابلینگ و اتصال به BMS

تست نشتی با نیتروژن، وکیوم عمیق، ابزار مخصوص فلرینگ/برازیگ، کابل‌های ارتباطی، اتصال به BMS (از طریق BACnet/Modbus)، و آموزش بهره‌بردار، جزء هزینه‌های پنهان‌اند که باید از ابتدا در بودجه دیده شوند.

نگهداری VRF و برنامه سرویس دوره‌ای قابل اتکا

یک برنامه سرویس خوب، عمر مفید و کارایی سیستم را تضمین می‌کند.

چک‌لیست دوره‌ای شامل تمیزی کویل و وضعیت فیلتر و عملکرد EEV

تمیزکردن کویل‌ها، تعویض/شست‌وشوی فیلترها، بررسی عملکرد EEV، کالیبراسیون حسگرها و به‌روزرسانی نرم‌افزار کنترلر، اقلام اصلی چک‌لیست‌اند. در شهرهای پرگردوغبار (اهواز)، فاصله سرویس کوتاه‌تر برنامه‌ریزی شود.

پایش آلارم‌ها و مدیریت ریسک نشت مبرد و برگشت روغن

مانیتورینگ آلارم‌ها، ثبت تاریخچه خطا و تحلیل رویدادها، نشت‌یابی دوره‌ای و اطمینان از Oil Return در مسیرهای قائم، مانع خرابی‌های پرهزینه می‌شود. نصب نشت‌یاب مبرد در فضاهای حساس توصیه‌شده است.

شاخص‌های عملکردی برای قرارداد سرویس و نگهداری VRF

دما/رطوبت هدف، درصد خرابی سالانه، زمان پاسخ تیم سرویس، مصرف انرژی ماهانه نسبت به درجه‌روز، شاخص‌هایی هستند که باید در قرارداد نگهداری ذکر شود تا کیفیت خدمات قابل سنجش باشد.

ایمنی مبرد و الزامات استاندارد ASHRAE 15 و EN 378

ایمنی مبرد در اتاق‌های اقامتی/اداری موضوعی کلیدی است. استاندارد ASHRAE 15 و EN 378 حدود مجاز شارژ مبرد، الزامات نشت‌یاب و تهویه اضطراری را تعیین می‌کنند.

حدود مجاز شارژ مبرد و ضرورت نشت‌یاب و تهویه ایمنی

براساس این استانداردها، مجموع مبرد متصل به یک فضا نباید از حدی که غلظت خطرناک ایجاد می‌کند فراتر رود. استفاده از نشت‌یاب مبرد با آلارم دیداری/شنیداری و تهویه تخلیه اضطراری در اتاق‌های کوچک یا مسیرهای اقامتی توصیه می‌شود.

تمهیدات طراحی برای اتاق‌های کوچک و فضاهای اقامتی

برای اتاق‌های کوچک، یا تفکیک حلقه‌ها و کاهش شارژ متصل به هر فضا را در نظر بگیرید، یا از معماری آبی با فن‌کویل استفاده کنید. جانمایی یونیت‌های داخلی و مسیر لوله‌کشی باید به‌گونه‌ای باشد که ریسک تجمع مبرد حداقل شود.

مانیتورینگ و آلارم از طریق BMS و پروتکل‌های BACnet یا Modbus

اتصال سنسورها و کنترلرها به BMS با پروتکل‌های BACnet/Modbus، امکان مانیتورینگ مرکزی، ثبت رخداد، واکنش خودکار (فعال‌سازی تهویه اضطراری) و اعلان به تیم بهره‌برداری را فراهم می‌کند.

باکس هشدار ایمنی (خلاصه): در فضاهای اقامتی و اتاق‌های کوچک، حدود شارژ مبرد را طبق استاندارد ASHRAE 15 و EN 378 رعایت کنید؛ نشت‌یاب مبرد نصب کنید، مسیر تهویه اضطراری را پیش‌بینی کنید و آلارم‌ها را به BMS متصل نمایید.

سناریوهای واقعی انتخاب VRF و ارزیابی به‌صرفه بودن

مطالعات زیر نشان می‌دهد چگونه الگوی بار، زیرساخت برق و نیاز به Heat Recovery روی تصمیم اثر می‌گذارند.

ساختمان اداری شش‌طبقه با بیست‌وچهار زون و هدف‌گذاری IEER مشخص

در یک ساختمان اداری در شیراز با ۲۴ زون، ساعات کار ۹ تا ۱۰ ساعت و اشغال متغیر، تحلیل IEER نشان داد VRF با خوشه‌بندی دو Outdoor و نسبت اتصال حدود منطقی (مطابق کاتالوگ سازنده) در OPEX برنده است. DOAS مستقل رطوبت را کنترل کرد و شکایت حرارتی کاهش یافت. BMS گزارش انرژی هر زون را برای مدیریت هزینه فراهم کرد.

کلینیک یا هتل متوسط با نیاز Heat Recovery و طراحی واحدهای انتخاب شاخه

در یک کلینیک ۵ طبقه در تبریز، سوئیت‌های اقامتی و اتاق‌های درمانی همزمان گرمایش/سرمایش می‌خواستند. VRF Heat Recovery با BC Box انتخاب شد؛ CAPEX بالاتر بود اما با بازیابی انرژی و آسایش، در TCO توجیه شد. رعایت حدود شارژ طبق EN 378 در اتاق‌های کوچک باعث شد برخی فضاها با فن‌کویل آبی تغذیه شوند.

فروشگاه زنجیره‌ای با محدودیت توان برق ورودی و برنامه توسعه آتی

در یک فروشگاه زنجیره‌ای در کرمان با سقف پایین و محدودیت توان ورودی، انتخاب VRF با خوشه‌های کوچک‌تر و کنترل دقیق بار جزئی، راه‌اندازی را ممکن کرد. با این حال، چون پایداری برق چالش بود، طرح با تقویت تابلو، محافظت در برابر نوسان و برنامه مدیریت بار تکمیل شد. در چنین مواردی، راهکارهای زیرساختی ضروری است: چگونه نوسان برق را در ساختمان کاهش دهیم؟ | ۶ راهکار عملی و موثر

باکس سناریو (جمع‌بندی اجرایی):

• اداری چندزون: اگر IEER هدف‌گذاری شده و حضور/غیاب نوسانی است، VRF خوشه‌ای + DOAS مستقل = مصرف بهینه و کنترل کاربرپسند.
• هتل/کلینیک: اگر نیاز هم‌زمان گرمایش/سرمایش دارید، Heat Recovery با BC Box را بسنجید؛ CAPEX بالاتر اما OPEX پایین‌تر و آسایش بالاتر.
• خرده‌فروشی با برق محدود: VRF پاسخگوست اما فقط با تقویت زیرساخت برقی و مدیریت نوسان؛ در غیر این صورت، ریسک قطع/خرابی را بپذیرید.

جدول‌های تصمیم برای انتخاب VRF در مقایسه با گزینه‌های جایگزین

کاربری و متراژ و تعداد زون و ساعات کار و نتیجه به‌صرفه بودن یا نبودن

مقایسه VRF با چیلر و مینی‌چیلر و مولتی اسپلیت از منظر CAPEX و OPEX و IEER

یادآوری: ارزیابی دقیق IEER/IPLV بر اساس روش‌های ASHRAE و داده‌های واقعی پروژه انجام می‌شود.

پرسش‌های پرتکرار درباره VRF و VRV با پاسخ کوتاه و اجرایی

VRV چه نسبتی با VRF دارد و چرا در بازار ایران هر دو به‌کار می‌روند

VRV نام تجاری یک سازنده برای فناوری VRF است؛ در طراحی، اصول یکی است. در بازار ایران به‌خاطر رواج آن برند، هر دو اصطلاح شنیده می‌شود.

بیشینه طول لوله‌کشی و اختلاف ارتفاع مجاز در پروژه‌های معمول

به کاتالوگ سازندگان VRF مراجعه کنید؛ حدود طول کل/معادل و اختلاف ارتفاع دقیق ذکر می‌شود. نزدیک‌بودن به حدود، نیازمند طراحی دقیق تله روغن و تقسیم‌بندی سیستم است.

شرایط توجیه‌پذیری Heat Recovery در ساختمان‌های چندکاربری

هرجا نیاز هم‌زمان به گرمایش/سرمایش دارید (هتل، کلینیک، نماهای مختلف)، Heat Recovery با BC Box توجیه‌پذیر است؛ CAPEX بالاتر اما آسایش و OPEX بهتر.

امکان یکپارچه‌سازی هوای تازه با DOAS در کنار شبکه VRF

بله؛ توصیه می‌شود هوای تازه از مسیر مستقل DOAS/FAHU با کنترل رطوبت و فیلتر مناسب تأمین شود تا عملکرد VRF پایدار بماند (ارجاع به دستورالعمل‌های ASHRAE).

جمع‌بندی مدیریتی برای انتخاب و سایزبندی VRF

معیارهای نهایی شامل کاربری و Diversity و طول مسیر و شاخص IEER

اگر پروژه شما چندزون است، ساعات کار ناهم‌زمان دارد، و برق پایدار فراهم است، VRF با IEER مناسب و طراحی درست Diversity، گزینه‌ای رقابتی است. طول مسیر مبرد و اختلاف ارتفاع را با مراجعه به کاتالوگ سازنده و تمهیدات Oil Return کنترل کنید. برای فضاهای کوچک اقامتی، حدود شارژ مبرد را بر اساس استاندارد ASHRAE 15 و EN 378 رعایت کنید.

نکات مهم تحویل شامل تست وکیوم و نشت و تنظیمات کنترلر و مستندسازی

پیش از تحویل، تست نشت، وکیوم عمیق، تنظیم EEV، کنترل Subcooling/Superheat و اتصال به BMS را با مستندسازی کامل انجام دهید. در نهایت، اگر نیاز به مقایسه عملی راهکارها دارید، می‌توانید برای بازدید و مشاوره به مغازه‌های مجتمع تجاری آواجنرال سر بزنید تا با شرایط واقعی پروژه‌های مشابه آشنا شوید.
